Układ schodowo-krzyżowy przydaje się tam, gdzie dwie osobne grupy oświetlenia mają działać z kilku miejsc: na schodach, w długim korytarzu, w strefie dziennej albo w domu wielopoziomowym. W tym tekście pokazuję, jak podłączyć włącznik schodowy podwójny krzyżowy bez zgadywania po kolorach przewodów. Pokażę też, jak czytać zaciski, co połączyć przelotowo w puszce i kiedy lepiej od razu wezwać elektryka.
Najważniejsze rzeczy do zapamiętania przed montażem
- Łącznik krzyżowy działa tylko między dwoma schodowymi i nie zastępuje ich na końcach obwodu.
- W układzie podwójnym każdy tor oświetleniowy prowadzisz osobno, ale schemat powtarzasz tak samo dla obu.
- Przewody N i PE zwykle nie trafiają na mechanizm łącznika, tylko idą przelotowo do oprawy.
- Najwięcej błędów wynika z pomylenia przewodów korespondencyjnych i zbyt płytkiej puszki.
- Przed dotknięciem przewodów trzeba odłączyć zasilanie i sprawdzić brak napięcia miernikiem.

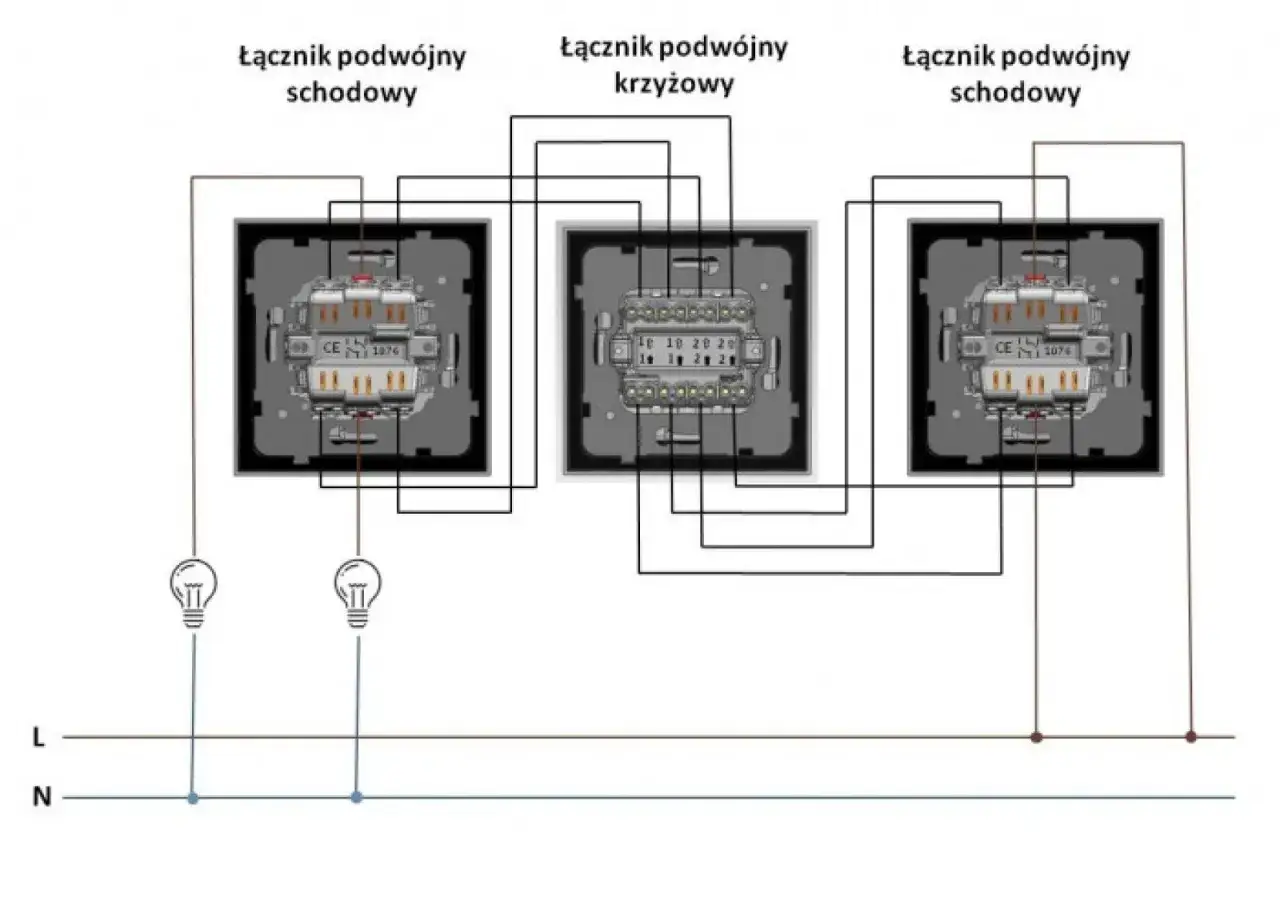

Jak działa układ schodowo-krzyżowy podwójny
Ja traktuję ten układ jako dwa niezależne obwody oświetleniowe, które korzystają z tej samej logiki sterowania. Na początku i na końcu masz łączniki schodowe, a pomiędzy nimi jeden lub więcej łączników krzyżowych, które zmieniają przebieg przewodów korespondencyjnych. W wersji podwójnej wszystko powtarzasz dwa razy: raz dla pierwszej grupy lamp, raz dla drugiej.
To ważne rozróżnienie, bo bardzo często myli się łącznik schodowy podwójny z łącznikiem świecznikowym. Świecznikowy steruje dwiema sekcjami światła z jednego miejsca, ale nie daje sterowania z kilku punktów. Układ schodowo-krzyżowy daje wygodę ruchu po domu, ale wymaga poprawnego prowadzenia przewodów i dobrej identyfikacji zacisków.
| Element | Rola w instalacji | Gdzie go montuję |
|---|---|---|
| Łącznik schodowy | Przełącza obwód z jednego z dwóch miejsc | Na początku i na końcu ciągu |
| Łącznik krzyżowy | Zmienia przebieg przewodów korespondencyjnych | Pomiędzy schodowymi |
| Łącznik podwójny | Obsługuje dwa niezależne obwody | Gdy jedna ramka ma sterować dwiema grupami lamp |
W praktyce oznacza to, że nie budujesz jednego wielkiego układu, tylko dwa równoległe tory sterowania. Kiedy to zrozumiesz, dalszy montaż przestaje wyglądać jak chaos przewodów, a zaczyna przypominać prostą sekwencję połączeń.
Jak czytać schemat i rozpoznać zaciski
Najpierw patrzę na oznaczenia na obudowie, dopiero potem na kolory przewodów. W nowych mechanizmach spotkasz zwykle L, 1, 2 albo symbole strzałek, ale konkretne oznaczenie zależy od producenta. Jeśli na obudowie masz rysunek, trzymaj się jego, a nie domysłów.
| Oznaczenie | Znaczenie | Co z nim robię |
|---|---|---|
| L | Faza zasilająca | Doprowadzam ją do pierwszego łącznika schodowego |
| 1 i 2 | Zaciski korespondencyjne | Łączę je z kolejnym elementem układu |
| Strzałki | Wejście i wyjście | Sprawdzam kierunek zgodny z instrukcją producenta |
| N | Przewód neutralny | Prowadzę przelotowo do oprawy, nie do łącznika |
| PE | Przewód ochronny | Tak samo prowadzę go do oprawy lub złączek w puszce |
Kolory izolacji są tylko pomocą. W typowej instalacji faza jest brązowa, czarna albo szara, neutralny jest niebieski, a ochronny żółto-zielony, ale w starszych obwodach bywa różnie. Dlatego ja nigdy nie opieram się wyłącznie na barwie przewodu, zwłaszcza gdy pracuję w modernizowanej instalacji.
Jeśli widzisz dwa osobne tory dla dwóch lamp, pamiętaj o jednej rzeczy: para przewodów korespondencyjnych dla pierwszego obwodu nie może pomylić się z parą drugiego. To najkrótsza droga do układu, który działa tylko częściowo albo zachowuje się nielogicznie. Gdy to jest jasne, można przejść do samego montażu bez zgadywania.
Jak podłączyć układ krok po kroku
Ja zaczynam od bezpieczeństwa, bo przy 230 V nie ma miejsca na improwizację. Wyłącz zasilanie w rozdzielnicy, zabezpiecz obwód przed przypadkowym załączeniem i sprawdź brak napięcia miernikiem lub testerem dwubiegunowym. Samo „wydaje się, że jest wyłączone” to za mało.
-
Przygotuj obwód i puszki.
Sprawdź, czy masz miejsce na mechanizmy i złączki. W praktyce głębsza puszka bardzo ułatwia pracę, bo w układzie podwójnym przewodów jest dużo, a ciasne upychanie kończy się potem luźnym zaciskiem albo urwanym przewodem.
-
Podłącz pierwszy łącznik schodowy.
Do zacisku wspólnego doprowadź fazę zasilającą, a do dwóch zacisków wyjściowych podepnij przewody korespondencyjne prowadzące do łącznika krzyżowego. W torze podwójnym dla drugiej lampy robisz to samo, tylko osobno dla drugiej pary żył.
-
Podłącz łącznik krzyżowy.
Przewody przychodzące z pierwszego schodowego wpinasz w wejścia, a przewody wychodzące do drugiego schodowego w wyjścia. Jeśli mechanizm ma strzałki, trzymaj się ich bez dyskusji. Krzyżowy nie jest samodzielnym przełącznikiem, tylko elementem pośrednim, który „przestawia” tor przewodów.
-
Podłącz drugi łącznik schodowy.
Z jego zacisku wspólnego wyprowadzasz fazę przełączaną do lampy. Neutralny i ochronny prowadzisz przelotowo do oprawy albo łączysz w puszce złączkami instalacyjnymi. W układzie podwójnym powtarzasz identyczny schemat dla drugiej grupy oświetlenia.
-
Uporządkuj przewody i zamknij mechanizmy.
Nie zostawiaj luźnych żył zbyt głęboko w puszce i nie dociskaj ich ramką na siłę. Po zamocowaniu mechanizmów sprawdź, czy każdy klawisz pracuje płynnie i czy nic nie napiera na zaciski.
-
Przetestuj każdy punkt sterowania.
Włącz zasilanie i sprawdź działanie światła z każdego miejsca po kilka razy. Jeśli któryś przycisk działa odwrotnie albo tylko częściowo, najpewniej zamieniłeś przewody korespondencyjne lub pomyliłeś tor pierwszej i drugiej lampy.
Gdy pracuję nad takim układem, wolę sprawdzić połączenia dwa razy, zanim założę ramkę. To oszczędza dużo więcej czasu niż późniejsze rozbieranie całej puszki. Kiedy schemat jest już poprawnie rozpisany, zostaje dobór osprzętu i przewodów, a to wcale nie jest mniej ważne.
Jakie przewody, puszki i osprzęt warto przygotować
W układzie podwójnym nie problemem jest sam łącznik, tylko miejsce i liczba żył. Im więcej punktów sterowania i im więcej obwodów, tym szybciej kończy się zapas przestrzeni w puszce. Dlatego ja przed zakupem osprzętu sprawdzam nie tylko serię łącznika, ale też głębokość puszki i to, czy przewody da się ułożyć bez naprężenia.
| Co przygotować | Po co to jest | Na co zwracam uwagę |
|---|---|---|
| Puszki podtynkowe | Na montaż mechanizmu i złączek | Głębokość ma znaczenie, bo w ciasnej puszce łatwo o błąd |
| Przewody o odpowiedniej liczbie żył | Do zasilania, korespondencji i zasilania oprawy | Liczbę żył planuję przed tynkami, nie po fakcie |
| Złączki instalacyjne | Do łączenia N i PE przelotowo | Najlepiej stosować rozwiązania, które trzymają przewód pewnie i czytelnie |
| Miernik napięcia | Do potwierdzenia wyłączenia obwodu | Bez pomiaru nie zaczynam pracy |
| Śrubokręt izolowany | Do dokręcania zacisków | Dokręcam pewnie, ale bez „zrywania” gwintu |
| Oznaczniki przewodów | Do opisania torów A i B | Po latach taka drobna rzecz ratuje serwis |
W oświetleniu najczęściej spotyka się przewody 1,5 mm², ale przy rozbudowanym układzie ważniejszy od samego przekroju jest projekt trasy i liczba żył. Jeżeli instalacja ma być prowadzona od zera, warto od razu przewidzieć zapas miejsca i zapas przewodów, bo później każdy dodatkowy przewód oznacza kucie albo prowizorkę. Następny krok to błędy, które najłatwiej zepsują nawet dobrze przemyślany montaż.
Najczęstsze błędy, które robią największy bałagan
W takich instalacjach powtarza się kilka pomyłek i każda z nich ma bardzo podobne objawy: światło działa tylko z jednego miejsca, reaguje odwrotnie albo w ogóle nie przełącza się prawidłowo. Najczęściej winne są nie same łączniki, tylko sposób ich podłączenia.
- Pomylenie przewodów korespondencyjnych. Jeśli przewody z jednego toru trafią do drugiego, układ zaczyna działać nielogicznie albo tylko częściowo.
- Podłączenie N lub PE do mechanizmu. Łącznik nie służy do rozłączania neutralnego ani ochronnego, więc takie połączenie zwykle kończy się błędem montażowym.
- Opieranie się wyłącznie na kolorach. W starszych instalacjach kolory bywają mylące, a oznaczenia producenta są ważniejsze niż intuicja.
- Zbyt płytka puszka. Mechanizm da się wsunąć, ale przewody są ściśnięte, co później powoduje luźne styki i trudny serwis.
- Brak rozdzielenia dwóch obwodów. W układzie podwójnym każdy tor musi mieć własną logikę, nawet jeśli łączniki są w tej samej ramce.
- Brak testu przed zamknięciem osprzętu. Jeśli nie sprawdzisz układu od razu, po złożeniu wszystko trwa dwa razy dłużej.
Ja zwracam szczególną uwagę na punkt trzeci i piąty, bo to tam najczęściej pojawiają się usterki, których nie widać na pierwszy rzut oka. Jeżeli po testach światło działa z jednego miejsca, ale nie z drugiego, zwykle problemem jest nie sam łącznik, tylko zamiana torów albo zły zacisk wspólny. Gdy to już umiesz wyłapać, warto uczciwie ocenić, kiedy montaż lepiej oddać fachowcowi.
Kiedy nie warto robić tego samemu
Nie każdy układ schodowo-krzyżowy podwójny nadaje się do samodzielnego montażu. Jeśli instalacja jest stara, przewody nie mają czytelnych oznaczeń, a w puszce jest ciasno już przed dołożeniem osprzętu, ryzyko błędu rośnie bardzo szybko. To samo dotyczy sytuacji, gdy masz do czynienia z aluminium, modernizacją częściową albo obwodami, których nie da się pewnie odseparować.
- Gdy przewody są stare, a kolory nie odpowiadają obecnym standardom.
- Gdy rozdzielnica nie jest opisana i nie masz pewności, który obwód wyłączasz.
- Gdy układ obejmuje kilka punktów sterowania i dwa niezależne tory światła.
- Gdy po montażu trzeba wykonać pomiary ochronne i sprawdzenie ciągłości obwodu.
- Gdy brakuje miejsca w puszce i przewody trzeba układać „na siłę”.
W takich przypadkach elektryk nie tylko podłączy przewody, ale też zweryfikuje cały obwód. To ważne, bo dobrze wykonany montaż to nie tylko działające światło, ale też pewność, że instalacja jest bezpieczna i serwisowalna. Zostaje jeszcze kilka drobiazgów, które robią różnicę, kiedy wszystko już prawie gotowe.
Co jeszcze sprawdzam przed zamknięciem ramki i puszki
Na finiszu nie patrzę już na sam schemat, tylko na jakość montażu. Zanim założę ramkę, robię kilka prostych rzeczy, które później oszczędzają nerwów przy ewentualnym serwisie.
- Robię zdjęcie połączeń w puszce przed zamknięciem osprzętu.
- Oznaczam oba tory, na przykład jako światło A i światło B.
- Sprawdzam, czy żaden przewód nie jest ściśnięty przez mechanizm.
- Testuję każdy klawisz kilka razy z każdego miejsca sterowania.
- Kontroluję, czy zaciski trzymają przewody pewnie i nic się nie wysuwa.
W takim układzie porządek w puszce ma tak samo duże znaczenie jak sam schemat. Jeśli od początku opiszesz przewody i zachowasz logikę torów, ewentualna naprawa za kilka lat będzie szybka, a nie zamieni się w szukanie błędu metodą prób i pomyłek.
