Uziemienie fundamentowe decyduje o tym, czy instalacja elektryczna i odgromowa mają stabilny punkt odniesienia od pierwszego dnia użytkowania budynku. Najwięcej błędów robi się nie na etapie koncepcji, tylko przy wyborze materiału, sposobie połączenia i przejściu z betonu do gruntu. W tym tekście pokazuję, jakie materiały mają sens w ławach fundamentowych, czego lepiej nie mieszać i na co zwracam uwagę, żeby całość działała długo, a nie tylko „na odbiór”.
Najważniejsze decyzje przy doborze materiałów
- W betonie najlepiej działa stal z zachowaną ciągłością elektryczną - najczęściej w postaci bednarki 25x4 lub 30x4 albo zbrojenia połączonego w jeden pewny układ.
- Do wyprowadzeń i odcinków pracujących w gruncie lepiej wybierać materiały odporne na korozję, czyli stal pomiedziowaną, stal nierdzewną lub miedź.
- Stali ocynkowanej nie traktuję jako bezpiecznego domyślnego wyboru tam, gdzie ma współpracować z elementami stalowymi zatopionymi w betonie i wilgotnym gruncie.
- Otulina betonu ma znaczenie praktyczne - w ławie fundamentowej powinno się utrzymać co najmniej 5 cm osłony betonu wokół elementu uziemiającego.
- Najczęstszy błąd to „jakoś to będzie” przy połączeniach - drut wiązałkowy nie zastępuje trwałego połączenia o pewnej ciągłości.
Jakie materiały najlepiej sprawdzają się w ławie fundamentowej
Jeśli miałbym wskazać jeden praktyczny punkt wyjścia, powiedziałbym tak: w fundamencie liczy się prosty, trwały i przewidywalny materiał, a nie najtańszy element z hurtowni. W ławach fundamentowych najczęściej stosuje się bednarkę stalową albo wykorzystuje się zbrojenie jako element naturalnego uziomu, ale tylko wtedy, gdy cała klatka zbrojeniowa ma rzeczywistą ciągłość elektryczną. To właśnie ciągłość, a nie sama obecność metalu, robi tu różnicę.
| Materiał | Gdzie ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Bednarka stalowa 25x4 lub 30x4 | W dolnej części ławy, jako dedykowany element uziomu | Jest przewidywalna, łatwa do wyprowadzenia i dobrze współpracuje z betonem | Musi mieć trwałe połączenia i właściwą otulinę |
| Pręt stalowy | W miejscach, gdzie wygodniej niż płaskownik | Ma prostą geometrię i dobrze znosi zalanie betonem | Ma mniejszą powierzchnię kontaktu niż bednarka |
| Zbrojenie fundamentu | Jako uziom naturalny, jeśli cała konstrukcja jest pewnie połączona | Nie wymaga dokładania osobnego elementu w betonie | Wymaga bardzo dobrej kontroli połączeń i projektu |
| Stal pomiedziowana | Na wyprowadzenia i elementy pracujące bliżej gruntu | Łączy odporność korozyjną z sensowną ceną | Trzeba pilnować jakości powłoki |

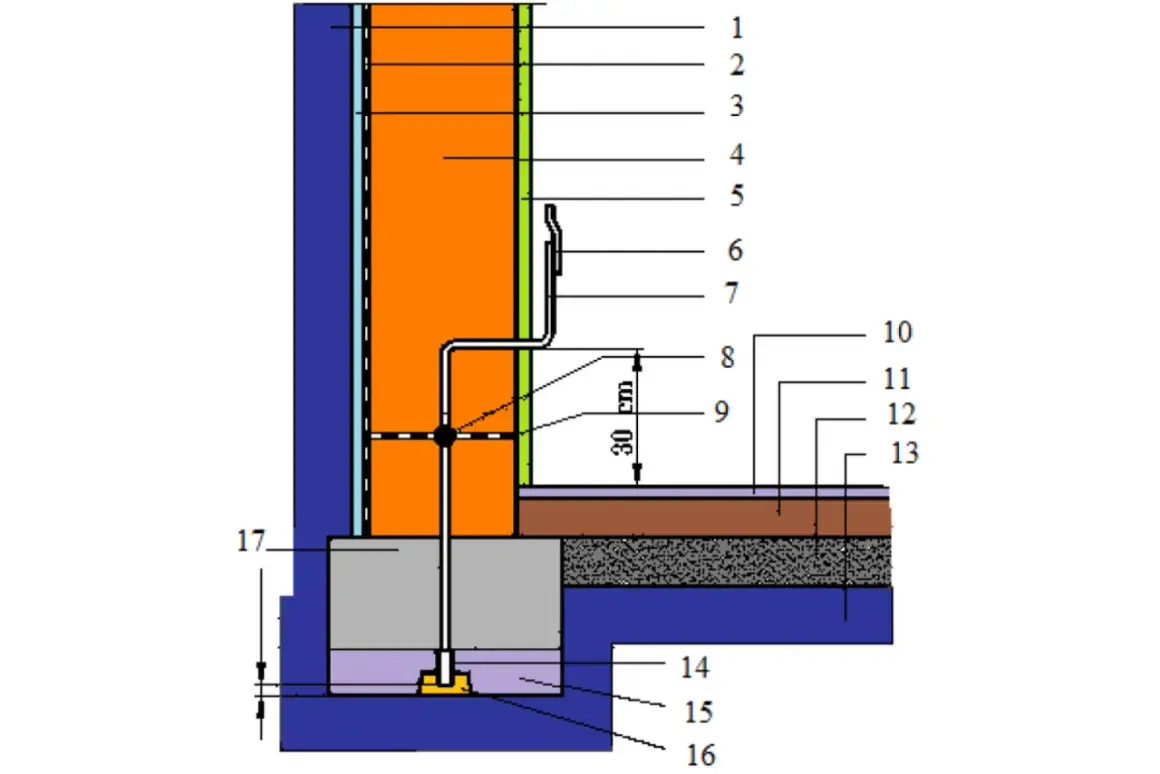

Ja przy takich realizacjach patrzę przede wszystkim na to, czy materiał da się później bezproblemowo połączyć z resztą instalacji i czy nie zacznie się degradować po kilku sezonach. Dlatego bednarka ułożona w dolnej strefie ławy, dobrze otulona betonem, nadal pozostaje jednym z najbardziej praktycznych rozwiązań. To jednak nie zamyka tematu, bo równie ważne jest to, z jakiego metalu robi się odcinki wychodzące poza fundament.
Stal, miedź i stal pomiedziowana w jednym układzie
W praktyce problem nie polega na tym, że jeden materiał jest „dobry”, a drugi „zły” w każdej sytuacji. Problem zaczyna się wtedy, gdy łączymy różne metale w środowisku wilgotnym i zasolonym, a potem liczymy, że beton wszystko załatwi. Nie załatwi. Właśnie dlatego normy odgromowe i instalacyjne dopuszczają kilka materiałów, ale nie zachęcają do przypadkowego mieszania ich bez kontroli kompatybilności.
| Materiał | Kiedy wybieram | Dlaczego |
|---|---|---|
| Stal ocynkowana | Raczej wyjątkowo, po analizie całego układu | Jest tania, ale w kontakcie z częścią stalową w betonie i wilgotnym gruntem może przyspieszać korozję galwaniczną |
| Stal pomiedziowana | Gdy zależy mi na dobrym kompromisie między trwałością a kosztem | Ma właściwości zbliżone do miedzi, a przy tym pozostaje mechanicznie wytrzymała |
| Stal nierdzewna | W trudniejszych gruntach i przy większej agresywności korozyjnej | Jest bardzo odporna, choć trzeba dobrać właściwy gatunek i nie liczyć na „cudowną” uniwersalność |
| Miedź | Gdy priorytetem jest trwałość i wysoka odporność na korozję | Sprawdza się świetnie w układach narażonych na długą eksploatację, ale kosztuje więcej |
W praktyce najważniejsze jest jedno: metal zatopiony w betonie i metal pracujący w gruncie nie powinny tworzyć przypadkowej pary galwanicznej. Jeśli robię wyprowadzenie z fundamentu do dalszego układu uziemiającego, wolę materiał kompatybilny z warunkami gruntu niż tani element, który po kilku latach zacznie się osypywać z korozji. To właśnie na styku tych dwóch stref najczęściej wychodzą błędy wykonawcze.
Przy projektach, w których liczy się trwałość i łatwość kontroli, pomiedziowana bednarka albo stal nierdzewna na odcinkach zewnętrznych zwykle daje więcej spokoju niż rozwiązania „na styk”. Tę decyzję trzeba jednak zestawić z techniką łączenia, bo nawet dobry materiał można zepsuć kiepskim połączeniem.
Jak łączyć elementy, żeby nie stracić ciągłości
Dobry materiał bez dobrego połączenia jest tylko półśrodkiem. W uziomie fundamentowym ciągłość elektryczna ma być pewna, powtarzalna i odporna na to, co zrobi wilgoć, czas oraz ruchy konstrukcji. Dlatego nie opieram się na skręcaniu „na szybko” ani na samym drucie wiązałkowym. W takim miejscu potrzebne jest połączenie, które naprawdę przenosi prąd i nie rozchodzi się po pierwszym obciążeniu.
- Łączę elementy trwale - spawaniem albo rozwiązaniem przewidzianym do uziemień, a nie przypadkowym skrętem.
- Sprawdzam ciągłość całej klatki zbrojeniowej, jeśli zbrojenie ma pełnić rolę uziomu naturalnego.

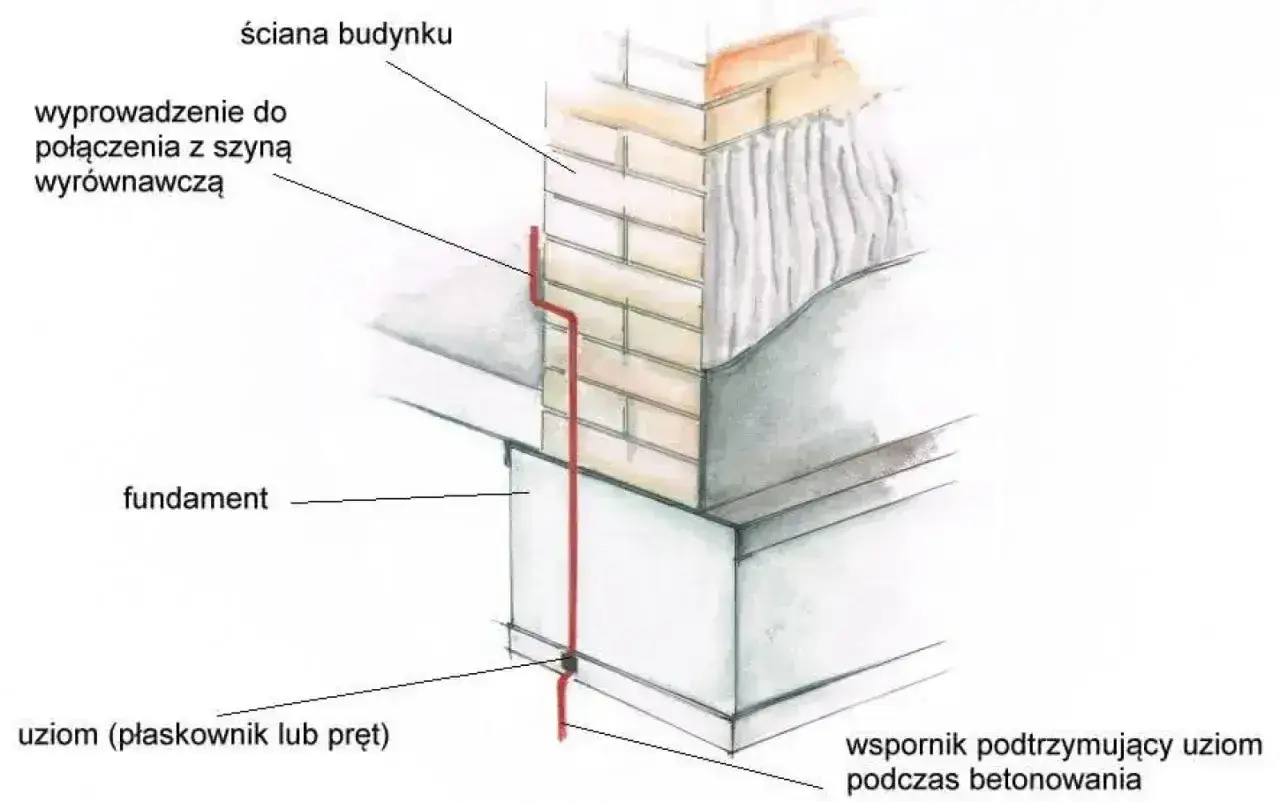

- Wyprowadzenie z fundamentu planuję z zapasem, tak aby można je było podłączyć do głównej szyny wyrównawczej bez naprężeń i ostrych załamań.
- Miejsce przejścia przez izolację zabezpieczam osłoną, żeby nie uszkodzić hydroizolacji i nie wpuścić wody w niekontrolowany punkt.
- Stosuję elementy łączeniowe zgodne z materiałem przewodnika, zwłaszcza tam, gdzie odcinek wychodzi z betonu do gruntu.
W praktyce lubię też zostawić czytelny punkt kontrolny, bo później bardzo ułatwia to pomiar i serwis. To ważne zwłaszcza wtedy, gdy projekt obejmuje nie tylko sam fundament, ale również dodatkowy uziom otokowy albo pionowe szpilki. Skoro mówimy o wyjściu poza beton, trzeba jeszcze spojrzeć na warunki gruntu, bo one potrafią zmienić dobór materiału bardziej niż sam projekt na papierze.
Jak warunki gruntu zmieniają wybór materiału
Nie każda budowa ma ten sam poziom ryzyka korozyjnego. Inaczej zachowuje się grunt suchy i piaszczysty, inaczej glina, a jeszcze inaczej teren z wysokim poziomem wód gruntowych albo domieszkiem soli. Ja zawsze oceniam nie tylko sam fundament, ale też środowisko, w którym będzie pracował układ uziemiający przez następne lata.
- Grunt wilgotny i agresywny chemicznie - tu lepiej postawić na stal pomiedziowaną, stal nierdzewną albo miedź na odcinkach zewnętrznych.
- Wysoki poziom wód gruntowych - rośnie znaczenie odporności korozyjnej i jakości połączeń, bo elementy szybciej pracują w środowisku mokrym.
- Izolacje przeciwwodne i termiczne - jeżeli ława jest mocno odcięta od otoczenia, trzeba staranniej zaplanować wyprowadzenia i ewentualny uziom dodatkowy.
- Ochrona odgromowa - przy instalacji piorunochronnej sam fundament bywa za mało, więc projekt często przewiduje także uziom otokowy lub pionowy.
- Obiekty o podwyższonych wymaganiach - tam bardziej opłaca się wybrać materiał droższy, ale przewidywalny, niż oszczędzać na elemencie, którego nie da się łatwo wymienić.
Jeżeli fundament ma pracować razem z dodatkowymi uziomami, najważniejsze staje się dopasowanie materiałów między sobą. Właśnie na tym etapie wiele ekip popełnia błąd: kupują sensowny element do betonu, a potem niszczą efekt przez przypadkowe, niekompatybilne wyprowadzenie do gruntu. I to prowadzi nas do rzeczy, których po prostu nie warto robić.
Czego nie robić przy doborze materiałów
Najwięcej problemów nie bierze się z braku technologii, tylko z nadmiernego upraszczania. Przy uziomie w fundamencie nie lubię półśrodków, bo później naprawa jest trudniejsza i droższa niż poprawne wykonanie od początku. Jeśli mam wskazać typowe potknięcia, to wyglądają one mniej więcej tak:
- Nie łączę przypadkowo ocynku z miedzią lub stalą w betonie, jeśli element ma pracować w wilgotnym gruncie.
- Nie polegam na samym skręceniu drutem, kiedy potrzebna jest trwała ciągłość elektryczna.
- Nie układam elementu tak, by stracił otulinę betonową - w praktyce celuję w co najmniej 5 cm osłony.
- Nie maluję ani nie „zabezpieczam” miejsc roboczych przypadkowymi powłokami, jeśli producent systemu tego nie przewidział.
- Nie zakładam, że naturalny uziom wystarczy bez pomiaru - rezystancję i ciągłość i tak trzeba później sprawdzić.
- Nie zostawiam wyprowadzenia bez planu serwisowego, bo ukryty punkt pod warstwami wykończenia staje się problemem przy pierwszym przeglądzie.
Jeżeli coś ma być trwałe, musi być też możliwe do skontrolowania. To właśnie dlatego przy odbiorze nie patrzę wyłącznie na to, czy „coś jest wylane”, ale czy cały układ da się później odczytać, zmierzyć i ewentualnie rozbudować. Z takim podejściem łatwiej domknąć robotę jeszcze przed betonowaniem.
Co sprawdzić przed zalaniem betonu
Przed wylaniem betonu robię krótki, ale bardzo konkretny przegląd. To moment, w którym można jeszcze poprawić ustawienie elementu, dodać właściwy typ połączenia albo przesunąć wyprowadzenie tak, żeby później nie ciąć świeżo wykonanej izolacji. Ta kontrola jest tania, a jej brak bywa kosztowny.
- czy materiał uziomowy jest zgodny z projektem i warunkami gruntu;
- czy wszystkie połączenia są trwałe i mają pewną ciągłość elektryczną;
- czy element w betonie ma właściwą otulinę i nie leży przypadkiem zbyt blisko krawędzi;
- czy wyprowadzenie do głównej szyny wyrównawczej zostało zaplanowane wcześniej;
- czy przejście przez izolacje jest zabezpieczone i nie zostanie uszkodzone przy dalszych pracach;
- czy materiały użyte poza fundamentem nie wejdą w konflikt korozyjny z tymi zatopionymi w betonie;
- czy po wykonaniu zostanie możliwość pomiaru i dokumentacji fotograficznej.
Jeżeli te punkty są dopięte przed betonowaniem, później nie trzeba improwizować na placu budowy ani ratować się rozwiązaniami, które wyglądają dobrze tylko przez pierwszy sezon. Dobrze dobrane materiały, sensowne połączenia i kontrola po wykonaniu sprawiają, że uziemienie fundamentowe działa bezobsługowo przez lata.
