W dobrze zaprojektowanym domu uziemienie zaczyna się jeszcze przed zalaniem betonu, bo później poprawki są droższe i bardziej inwazyjne. Tę rolę najczęściej pełni bednarka w fundamencie, ale o trwałości całego układu decyduje nie sama taśma, tylko materiał, sposób połączenia i to, czy wyprowadzenia z fundamentu są dobrane bez kompromisów. Poniżej pokazuję, jak patrzę na ten temat praktycznie: co wybrać, jak wykonać układ i gdzie najczęściej popełnia się kosztowne błędy.
Najkrótsza droga do dobrego uziemienia zaczyna się od materiału i połączeń
- W betonie najlepiej sprawdza się stal czarna, bo otulina chroni ją przed korozją.
- Wyprowadzeń z fundamentu nie robię ze stali ocynkowanej; bezpieczniej wybrać stal pomiedziowaną, nierdzewną albo miedź.
- Połączenia muszą być elektrycznie pewne, a nie tylko „trzymać” mechanicznie.
- Otulina betonu powinna być realna, a nie symboliczna, dlatego cienki chudziak nie jest dobrym miejscem na taki układ.
- Jeśli fundament jest odcięty od gruntu, często trzeba dołożyć uziom otokowy lub pionowy.
Czym jest uziom fundamentowy i kiedy ma przewagę nad innymi rozwiązaniami

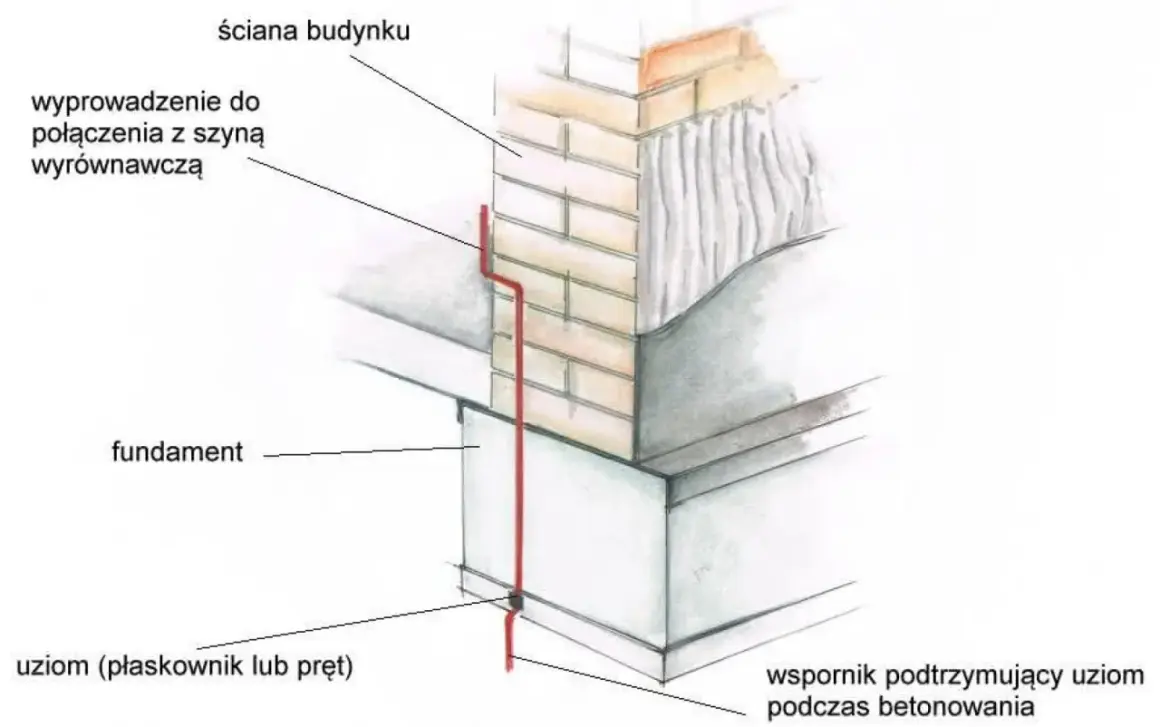

Uziom fundamentowy wykorzystuje beton i zbrojenie jako część układu uziemiającego. Dla nowej budowy to bardzo sensowne rozwiązanie, bo nie wymaga późniejszego kopania, zwykle daje stabilne parametry przez lata i jest łatwe do włączenia w ochronę przeciwporażeniową oraz odgromową. Z mojego punktu widzenia jego największa zaleta jest prosta: jeśli zrobisz go dobrze na etapie stanu surowego, później nie musisz wracać z koparką do gotowej elewacji.
Trzeba jednak pamiętać o jednym ograniczeniu. Ten układ działa najlepiej wtedy, gdy ma rzeczywisty kontakt z konstrukcją i gruntem oraz nie jest odcięty błędnie dobraną izolacją. Dlatego przy płycie fundamentowej, izolacjach XPS albo nietypowych rozwiązaniach konstrukcyjnych zawsze sprawdzam, czy fundament faktycznie może pełnić rolę uziomu, czy trzeba go tylko traktować jako część większego systemu. To właśnie prowadzi do najważniejszej decyzji: z jakiego materiału zrobić sam przewód i wyprowadzenia.
Jaki materiał sprawdza się w betonie, a jaki poza nim
Tu najłatwiej o pomyłkę, bo część układu pracuje w betonie, a część wychodzi do ziemi lub na zewnątrz budynku. Ja zawsze rozdzielam te strefy: to, co jest całkowicie zalane w betonie, może być dobrane dużo swobodniej, natomiast odcinek wychodzący z fundamentu musi już być odporny na korozję i zgodny z resztą instalacji.
| Materiał | Gdzie ma sens | Plusy | Na co uważać |
|---|---|---|---|
| Stal czarna | Odcinek całkowicie zalany w betonie | Tania, łatwa do spawania, dobrze współpracuje z otuliną | Nie prowadzę jej bezpośrednio do gruntu ani na odcinki narażone na korozję |
| Stal ocynkowana ogniowo | Wybrane elementy układów sztucznych, zwykle poza betonem | Łatwo dostępna, dobra odporność w typowych warunkach atmosferycznych | W kontakcie z betonem i zbrojeniem bywa problematyczna, a na wyprowadzeniach z fundamentu nie jest dobrym wyborem |
| Stal pomiedziowana | Wyprowadzenia, odcinki w gruncie, połączenia zewnętrzne | Rozsądny kompromis między trwałością a ceną | Trzeba pilnować jakości połączeń i zgodności z resztą systemu |
| Stal nierdzewna | Miejsca trudne, wilgotne, narażone na długą eksploatację | Bardzo wysoka trwałość | Wyraźnie wyższy koszt materiału |
| Miedź | Odcinki o wysokich wymaganiach trwałości i jakości połączeń | Bardzo dobra przewodność i odporność na korozję | Najdroższa i nie zawsze potrzebna w typowym domu jednorodzinnym |
Jeśli mam wskazać praktyczny wybór dla domu jednorodzinnego, najczęściej zostawiam stal czarną w betonie, a odcinki wychodzące w kierunku ziemi albo szyny głównej prowadzę materiałem odpornym na korozję. To nie jest sztuka dla sztuki, tylko sposób na uniknięcie przyspieszonego niszczenia wyprowadzeń i późniejszego rozkuwania fundamentu. Sam materiał to jednak dopiero połowa tematu, bo równie ważne jest to, jak go połączysz z resztą zbrojenia.
Jak wykonać połączenie zbrojenia i bednarki bez słabych punktów
Najgorsze, co można zrobić, to potraktować ten element jak zwykłe wiązanie prętów zbrojeniowych. Uziom ma być elektrycznie ciągły, a nie tylko fizycznie przymocowany. W praktyce pilnuję kilku prostych zasad, które później robią ogromną różnicę.
- Planuję trasę przed betonowaniem. Punkt wyjścia do rozdzielnicy lub GSU muszę znać wcześniej, bo później każda zmiana oznacza cięcie betonu albo prowizorkę.
- Układam bednarkę w dolnej części fundamentu z zachowaniem otuliny. Pilnuję realnej warstwy betonu dookoła przewodu, bo to właśnie ona chroni stal i stabilizuje układ.
- Łączę ją ze zbrojeniem w wielu punktach. Nie opieram się na jednym miejscu ani na drucie wiązałkowym; potrzebne jest połączenie pewne mechanicznie i elektrycznie, zwykle przez spawanie albo zaciski systemowe.
- Zamykam układ w pierścień. Przerwy w obwodzie są niepożądane, bo osłabiają równomierność pracy uziomu.
- Wyprowadzam odcinek w odpowiednim materiale. To punkt szczególnie ważny, bo właśnie na przejściu z betonu do gruntu najłatwiej o korozję.
- Robię dokumentację przed zalaniem. Zdjęcie z miarką, zarys trasy i opis punktów wyprowadzeń oszczędzają później zgadywania.
W nowym domu to właśnie ten etap decyduje, czy uziom będzie trwałym elementem instalacji, czy tylko wpisem w protokole. Po wykonaniu połączeń najważniejsze staje się już nie samo ułożenie, lecz unikanie błędów, które najczęściej wychodzą dopiero po latach.
Najczęstsze błędy, które wychodzą dopiero po latach
W praktyce widzę powtarzalny zestaw błędów. Nie są spektakularne na budowie, ale później kosztują najwięcej.
- Stal ocynkowana na odcinku wychodzącym z betonu. To właśnie tam korozja galwaniczna lub kontakt z gruntem potrafią przyspieszyć degradację.
- Zbyt mała otulina albo ułożenie w cienkim chudziaku. Takie miejsce nie daje tego samego poziomu ochrony, co właściwa ława lub płyta fundamentowa.
- Jeden punkt połączenia zamiast pełnego układu. Wtedy łatwo o słaby styk i nierówną pracę całego uziomu.
- Drut wiązałkowy traktowany jak połączenie elektryczne. Mechanicznie coś trzyma, ale elektrycznie to za mało, żeby zaufać temu na lata.
- Brak zapasu na wyprowadzenia. Jeśli w miejscu wyjścia zabraknie kilku centymetrów, wykonawca później zaczyna improwizować.
- Brak pomiaru i zdjęć po zbrojeniu. Po zalaniu nie widać już, gdzie faktycznie przebiega przewód i czy wszystko jest ciągłe.
Najbardziej bolesny scenariusz jest prosty: wszystko zasypane, tynki gotowe, a uziemienie nie spełnia założeń. Dlatego po błędach warto od razu przejść do pytania, kiedy sam fundament wystarczy, a kiedy trzeba go rozbudować.
Kiedy sam fundament nie wystarczy
Nie każdy dom daje się zabezpieczyć samym uziomem fundamentowym. Jeśli płyta jest odcięta od gruntu grubą izolacją, fundament ma nietypową konstrukcję, a zbrojenia jest mało albo w ogóle nie ma, sam układ w betonie może okazać się niewystarczający. Wtedy projektuję dodatkowy uziom otokowy lub pionowy, zamiast udawać, że problemu nie ma.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uziom fundamentowy | Nowy budynek, dostęp do zbrojenia i właściwa otulina | Najtańszy w wykonaniu i zwykle najbardziej stabilny | Trzeba go przewidzieć przed betonowaniem |
| Uziom otokowy | Gdy fundamentu nie da się wykorzystać albo potrzebne jest wzmocnienie układu | Można go wykonać także później | Wymaga robót ziemnych, zwykle układa się go około 0,5 m pod ziemią i mniej więcej 1 m od ścian |
| Uziom pionowy | Przy małej działce albo trudnym gruncie | Da się go dodać punktowo | Skuteczność mocno zależy od warunków gruntowych |
To porównanie dobrze pokazuje jedną rzecz: fundament jest najlepszy wtedy, gdy budynek dopiero powstaje, ale nie zawsze jest jedynym sensownym elementem układu. Gdy grunt, izolacja albo konstrukcja komplikują sprawę, lepiej od razu przewidzieć drugi tor ochrony niż liczyć na szczęście. Zostaje jeszcze etap, który z mojego doświadczenia decyduje o bezproblemowym odbiorze: przygotowanie wszystkiego przed zalaniem i sprawdzenie po wykonaniu.
Co warto przygotować, zanim beton przykryje wszystko
Jeżeli mam dać jedną praktyczną radę na koniec, to jest ona bardzo prosta: nie zamawiaj tylko samej taśmy. Zestaw na budowę powinien być kompletny, bo najwięcej problemów rodzi brak drobiazgów, które później okazują się kluczowe.
- bednarka o przekroju zgodnym z projektem, najczęściej w popularnym formacie 25x4 mm lub innym wskazanym przez projektanta
- materiał na wyprowadzenia odporny na korozję w strefie wyjścia z fundamentu
- łączniki lub sprzęt do trwałego połączenia ze zbrojeniem
- miejsce na główną szynę uziemiającą i złącze kontrolne
- plan zdjęć przed zalaniem oraz opis punktów wyprowadzeń
Tak przygotowany uziom nie jest dodatkiem „na wszelki wypadek”, tylko elementem instalacji, który realnie pracuje przez cały okres życia budynku. I właśnie dlatego przy fundamentach wolę myśleć nie o samym materiale, ale o całym systemie: od betonu, przez połączenia, aż po to, co wychodzi do ziemi.
