Najważniejsze w tym temacie jest to, że czujnik zmierzchu nie działa „sam z siebie” - trzeba go dobrze wpiąć w obwód, ustawić i zamontować w miejscu, które nie będzie go oszukiwać sztucznym światłem. W tym artykule pokazuję, jak podłączyć czujnik zmierzchu w praktyce, jakie przewody zwykle trafiają na zaciski L, N i wyjście, a także jak uniknąć błędów, przez które lampa zapala się za wcześnie albo wcale. Dorzucam też wskazówki dotyczące montażu na zewnątrz, testu po uruchomieniu i regulacji czułości.
Najpierw bezpieczne odłączenie zasilania, potem poprawne zaciski i dobre miejsce montażu
- W większości instalacji spotkasz czujnik 230 V z zaciskami L, N i wyjściem fazowym do lampy.
- Przewód ochronny PE nie przechodzi przez czujnik, tylko trafia bezpośrednio do oprawy, jeśli jest potrzebny.
- Montaż w złym miejscu psuje działanie nawet wtedy, gdy podłączenie jest poprawne.
- Po uruchomieniu ustaw próg LUX w dzień i odczekaj, bo wiele modeli reaguje z opóźnieniem rzędu kilkudziesięciu sekund.
- Jeśli w puszce brakuje przewodu neutralnego albo obciążenie jest nietypowe, trzeba dobrać odpowiedni model, a nie zgadywać na kablach.
Co przygotować przed rozpoczęciem pracy
Ja zawsze zaczynam od wyłączenia odpowiedniego obwodu w rozdzielnicy i sprawdzenia, czy rzeczywiście nie ma napięcia. Sam wyłącznik na ścianie nie wystarcza, bo przy pracach przy oświetleniu najwięcej błędów bierze się z pośpiechu, a nie z samej instalacji. Potrzebujesz też prostych narzędzi: śrubokrętów, próbnika lub miernika, złączek, ewentualnie puszki lub obudowy o odpowiedniej szczelności oraz instrukcji konkretnego modelu.
W praktyce liczą się trzy rzeczy: rodzaj zasilania, dopuszczalne obciążenie i miejsce, w którym czujnik będzie pracował. Większość popularnych automatów zmierzchowych działa na 230 V, ale zdarzają się też wersje 12 V albo modele ze stykem bezpotencjałowym, czyli wyjściem, które nie podaje własnego napięcia, tylko steruje obwodem. To ważne rozróżnienie, bo od niego zależy cały schemat podłączenia.
| Co sprawdzić | Dlaczego to ma znaczenie | Na co uważać |
|---|---|---|
| Brak napięcia w obwodzie | Bezpieczeństwo pracy | Nie polegaj wyłącznie na pozycji wyłącznika |
| Typ czujnika | Decyduje o liczbie przewodów i sposobie wpięcia | Nie każdy model ma identyczne zaciski |
| Maksymalne obciążenie | Chroni czujnik przed przeciążeniem | Sprawdź sumę mocy wszystkich lamp |
| Warunki montażu | Wpływają na stabilność pracy | Zewnętrzne miejsce wymaga odpowiedniej szczelności |
Kiedy te podstawy są jasne, można przejść do samego schematu i podłączyć przewody bez zgadywania.
Jak wygląda typowe podłączenie przewodów

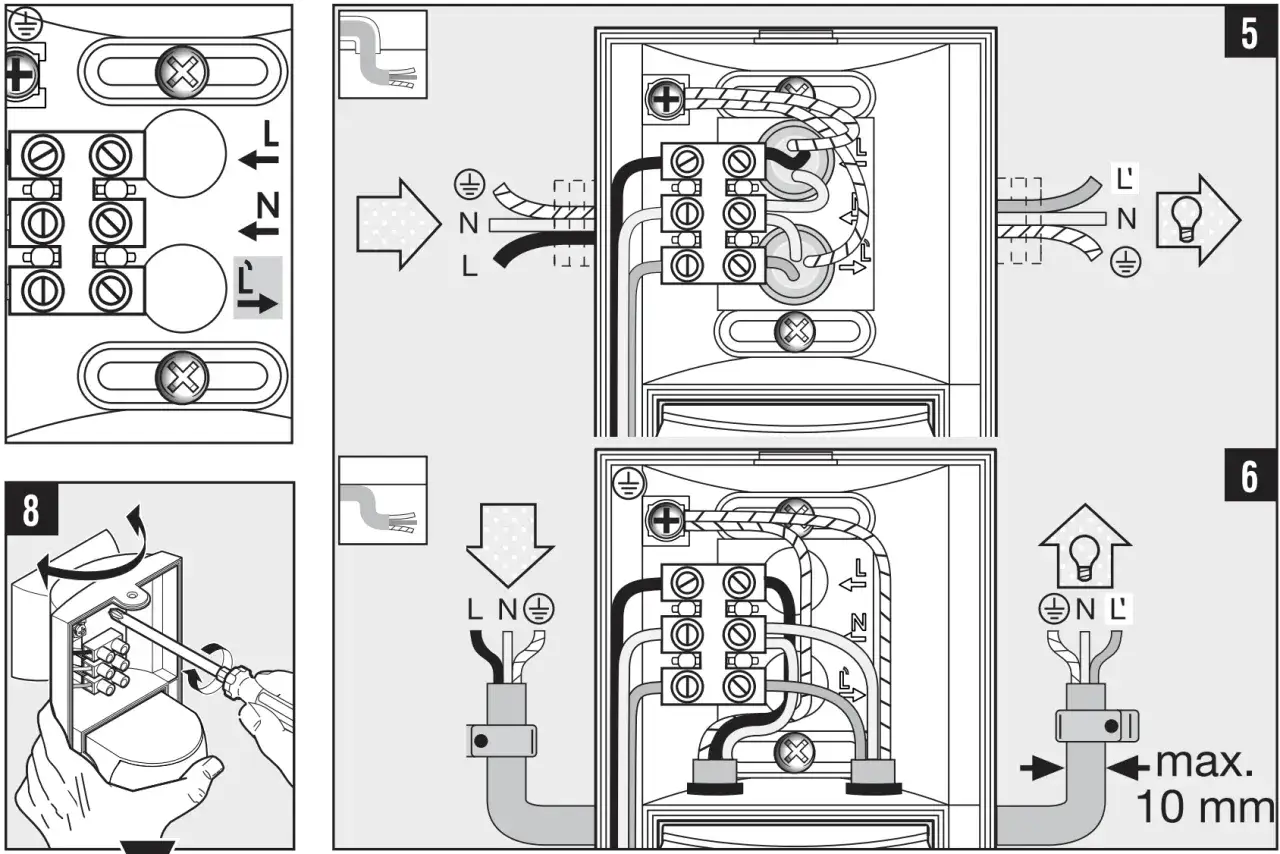

Najczęściej spotkasz czujnik z trzema podstawowymi zaciskami: L, N i wyjściem do lampy oznaczonym jako L’, OUT, IN albo symbolem strzałki. W uproszczeniu L zasila sam czujnik, N zamyka obwód neutralny, a wyjście podaje fazę na oprawę wtedy, gdy czujnik uzna, że jest wystarczająco ciemno. Jeśli oprawa ma przewód ochronny PE, łączysz go bezpośrednio z lampą, a nie z samym sensorem.
| Zacisk | Co oznacza | Co podłączyć |
|---|---|---|
| L | Faza zasilająca | Przewód fazowy z instalacji, zwykle brązowy lub czarny |
| N | Przewód neutralny | Neutralny zasilania oraz neutralny lampy |
| L’, OUT, IN lub strzałka | Wyjście fazowe do odbiornika | Przewód fazowy prowadzący do lampy |
| PE | Przewód ochronny | Bezpośrednio do oprawy, jeśli jest wymagany |
- Odłącz zasilanie i potwierdź brak napięcia.
- Otwórz obudowę i odczytaj oznaczenia zacisków na konkretnym modelu.
- Przeprowadź przewody przez przepust lub dławik, żeby nie uszkodzić izolacji.
- Podłącz L, N i wyjście do lampy zgodnie ze schematem producenta.
- Dokręć zaciski zdecydowanie, ale bez miażdżenia żył przewodu.
- Załącz zasilanie i sprawdź, czy układ reaguje na zaciemnienie czujnika.
Warto pamiętać, że nie każdy automat zmierzchowy działa identycznie. W części modeli wyjście jest przekaźnikowe, w innych producent stosuje osobne tryby pracy albo dodatkowe opóźnienie włączenia, więc instrukcja konkretnego urządzenia zawsze ma pierwszeństwo przed ogólnym schematem. Kiedy przewody są już wpięte poprawnie, najważniejsze staje się miejsce montażu.
Gdzie zamontować czujnik, żeby nie łapał fałszywego światła
To jest punkt, który moim zdaniem najczęściej decyduje o sukcesie całej instalacji. Możesz podłączyć wszystko perfekcyjnie, a i tak otrzymasz słaby efekt, jeśli czujnik będzie widział własną lampę, pobliską latarnię albo światło odbite od jasnej ściany. Dlatego montuję go tak, by miał możliwie naturalny kontakt z otoczeniem, ale jednocześnie był chroniony przed przypadkowym uszkodzeniem.
Najlepsze miejsce to zwykle elewacja, okap lub słup oświetleniowy, pod warunkiem że sensor nie jest schowany zbyt głęboko i nie patrzy w stożek światła oprawy. Nie montuję go za szybą, jeśli producent nie przewidział takiego rozwiązania, bo szkło i odbicia potrafią zaburzyć odczyt natężenia światła. Unikam też miejsc oświetlanych przez sąsiednie reflektory, reklamy czy silne lampy ogrodowe.
| Miejsce montażu | Efekt | Ryzyko |
|---|---|---|
| Pod okapem, z otwartym widokiem na zewnątrz | Stabilny odczyt zmierzchu | Za głębokie osadzenie może opóźniać reakcję |
| Obok lampy w jej własnym świetle | Łatwy montaż | Lampa może „zagłuszać” czujnik |
| Za szybą lub w osłonie bez przewidzianego dopuszczenia | Lepsza ochrona mechaniczna | Zafałszowany pomiar i słabsza czułość |
| Przy latarni ulicznej albo mocnym reflektorze | Dogodny dostęp | Fałszywe odczyty po zmroku |
Na zewnątrz zwracam też uwagę na szczelność obudowy i przepustu kablowego. W praktyce sensownie jest wybierać urządzenia przystosowane do pracy zewnętrznej, z odpowiednią klasą ochrony i porządnym prowadzeniem przewodów, bo sama elektronika to nie wszystko. Kiedy miejsce jest dobrze wybrane, regulacja czułości staje się dużo prostsza.
Jak ustawić czułość i czas załączenia
Większość czujników ma potencjometr opisany jako LUX, czyli regulację progu natężenia światła, przy którym urządzenie ma zadziałać. Ja ustawiam go w dzień: zaczynam od minimum i powoli zwiększam czułość, aż dioda kontrolna albo lampa zareaguje w granicznym momencie. To wygodniejsze niż ustawianie „na oko” po zmroku, bo w dzień łatwiej wychwycić, w którą stronę idzie regulacja.
W wielu modelach spotyka się dwa orientacyjne zakresy czułości, na przykład od kilku do około 100 lx albo szerzej, nawet do 2000 lx. To nie jest uniwersalny standard, ale dobry punkt odniesienia, bo pokazuje, jak bardzo parametry różnią się między urządzeniami. Zdarzają się też modele z opóźnieniem reakcji na poziomie około minuty albo z dodatkowymi trybami czasowymi, gdzie lampę da się utrzymać włączoną przez 1 do 8 godzin albo w trybie od zmierzchu do świtu.
- Lampa włącza się za wcześnie - próg jest ustawiony zbyt wysoko i trzeba lekko zmniejszyć czułość.
- Lampa włącza się dopiero po pełnym zmroku - czujnik ma zbyt niski próg i wymaga podniesienia LUX.
- Urządzenie reaguje z opóźnieniem - to często normalne, bo wiele modeli ma filtr czasowy dla stabilizacji odczytu.
- Timer działa dłużej niż oczekujesz - sprawdź, czy nie został włączony tryb czasowy zamiast pracy zmierzchowej.
Po tej regulacji dobrze jest zrobić próbę jeszcze raz, ale już w warunkach zbliżonych do realnych. Dzięki temu od razu widzisz, czy czujnik jest tylko dobrze podłączony, czy również dobrze skalibrowany. Następny krok to sprawdzenie typowych błędów, bo to one zwykle najbardziej wydłużają całą robotę.
Najczęstsze błędy, które psują działanie automatu
Najwięcej problemów nie wynika z awarii czujnika, tylko z niedopatrzeń przy montażu. Z mojego doświadczenia najczęściej myli się wejście z wyjściem, pomija neutralny albo montuje sensor w miejscu, w którym ma on nieustannie „dzień” przez odbite światło. Drugi klasyk to zbyt mała cierpliwość po włączeniu zasilania - wiele urządzeń potrzebuje kilkudziesięciu sekund, żeby ustabilizować pracę.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Lampa wcale się nie włącza | Brak neutralnego, błędne podłączenie L i wyjścia albo brak zasilania | Oznaczenia zacisków, bezpiecznik, tester napięcia |
| Lampa świeci cały czas | Czujnik widzi własne światło lub ustawiono tryb czasowy | Miejsce montażu i pozycję pokrętła |
| Reakcja jest spóźniona | Czułość ustawiona zbyt nisko albo działa filtr czasowy | Regulację LUX i czas stabilizacji |
| Lampa miga lub działa niestabilnie | Luz na zaciskach, niepewne złączki albo problem z obciążeniem LED | Dokręcenie przewodów i zgodność z minimalnym obciążeniem |
| Instalacja działa poprawnie, ale po deszczu pojawiają się problemy | Zbyt słaba szczelność obudowy lub przepustu | Uszczelnienie i klasę ochrony urządzenia |
Przy LED-ach zwracam jeszcze uwagę na minimalne obciążenie i zgodność z elektroniką w oprawie, bo nie każdy tani automat radzi sobie tak samo dobrze z nowoczesnymi źródłami światła. Jeśli obwód jest rozbudowany albo moc lamp jest duża, lepiej zastosować stycznik lub przekaźnik pośredni niż przeciążać sam czujnik. To właśnie takie drobiazgi odróżniają instalację „działającą” od instalacji, która naprawdę działa stabilnie.
Co sprawdzam po pierwszym wieczorze pracy
Po pierwszym zmierzchu nie kończę tematu od razu. Zostawiam instalację na jeden pełny cykl i sprawdzam, czy lampa włącza się o właściwej porze, czy czujnik nie reaguje na odbicia światła z elewacji i czy obudowa pozostaje sucha. To najprostszy test, który szybko pokazuje, czy trzeba tylko lekko skorygować ustawienia, czy wrócić do miejsca montażu.
- Sprawdź, czy sensor nie jest zasłonięty liśćmi, elementem dachu albo dekoracją elewacji.
- Po kilku godzinach dotknij obudowy i przewodów, żeby wykluczyć nadmierne grzanie lub luźne połączenie.
- Po deszczu obejrzyj przepusty i miejsce wejścia kabla do obudowy.
- Jeśli układ steruje większym obciążeniem, potwierdź, że nie przekraczasz parametrów z instrukcji.
Jeżeli po takim teście czujnik nadal zachowuje się niestabilnie, zwykle problem leży już nie w samym ustawieniu, tylko w doborze modelu albo w sposobie wpięcia do instalacji. Wtedy lepiej zatrzymać się na chwilę i poprawić detal niż liczyć, że po kilku dniach „samo się ułoży”.
